搪玻璃反應釜襯氟真空取樣器

産品概述

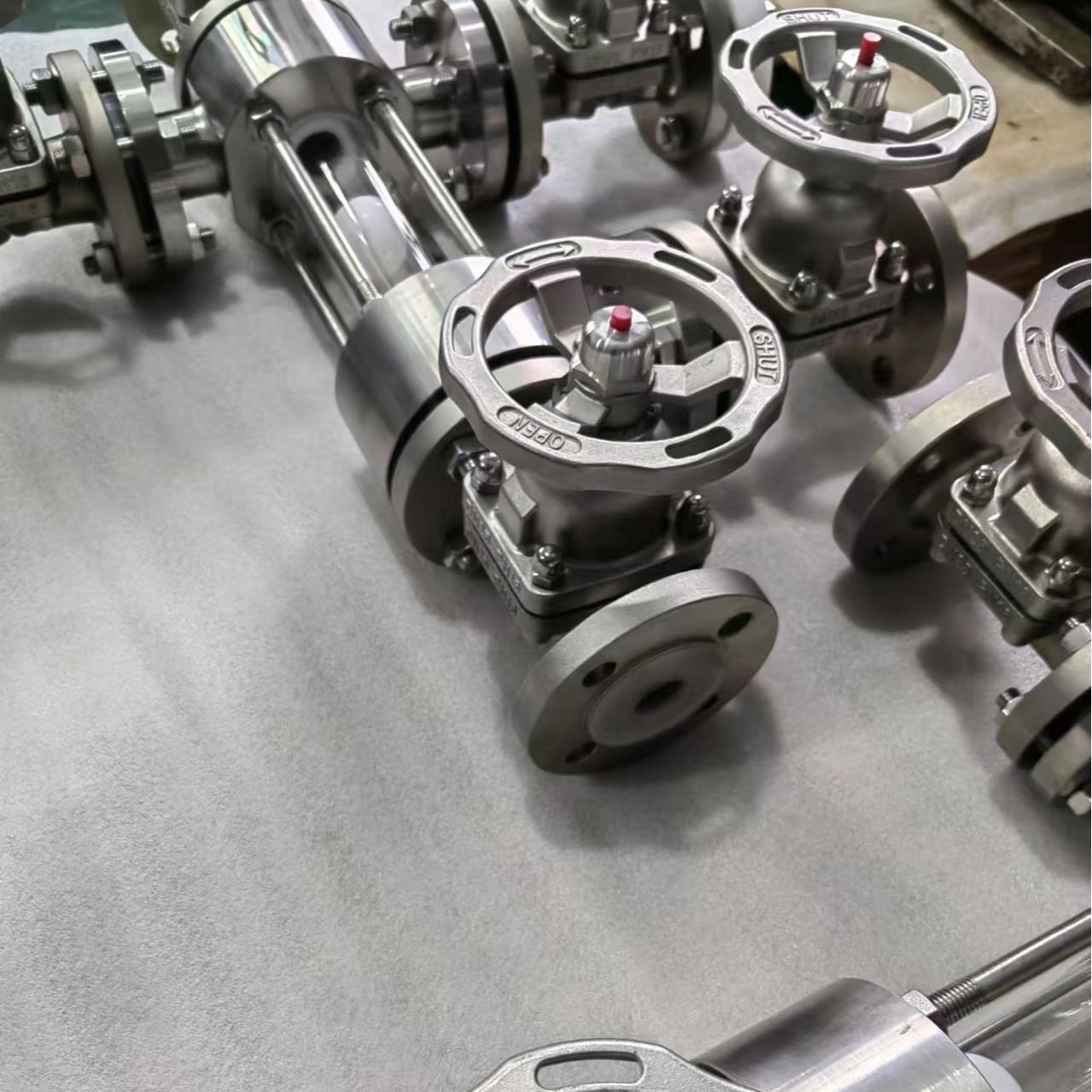

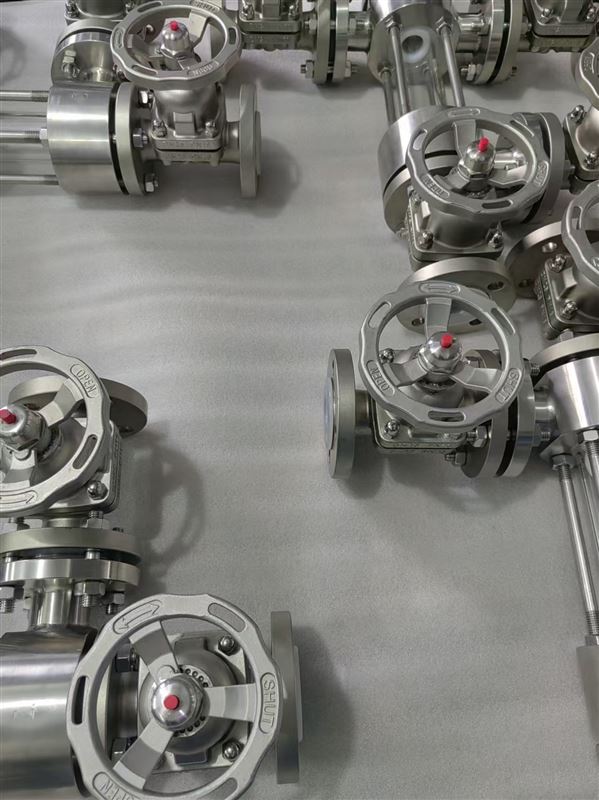

搪玻璃反應釜襯氟真空取樣器品牌耐苛爾，結構形式：密閉真空吸取物料，閥門規格DN25，閥門材質316L/304襯PFA，閥門壓力等級PN16，耐溫-19℃-+180℃，可定制高溫型/低溫型，産品主要用于化工、食品、醫藥等行業，作爲密閉取樣使用

産品技術參數

1、底座法蘭尺寸:DN50 DN100

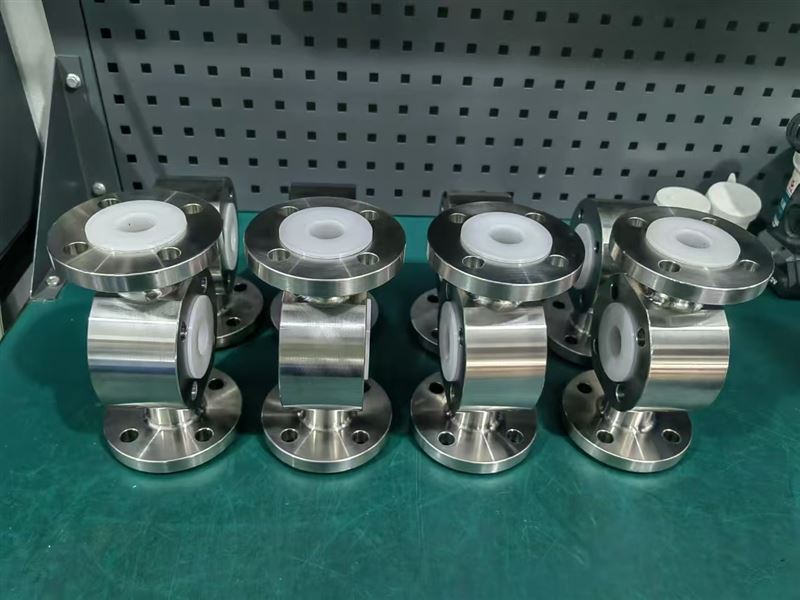

2、視鏡:高硼矽玻璃

3、取樣瓶容積:50/100/200ml/可選配

4、取樣瓶材質：硼矽玻璃/PTFE/PFA

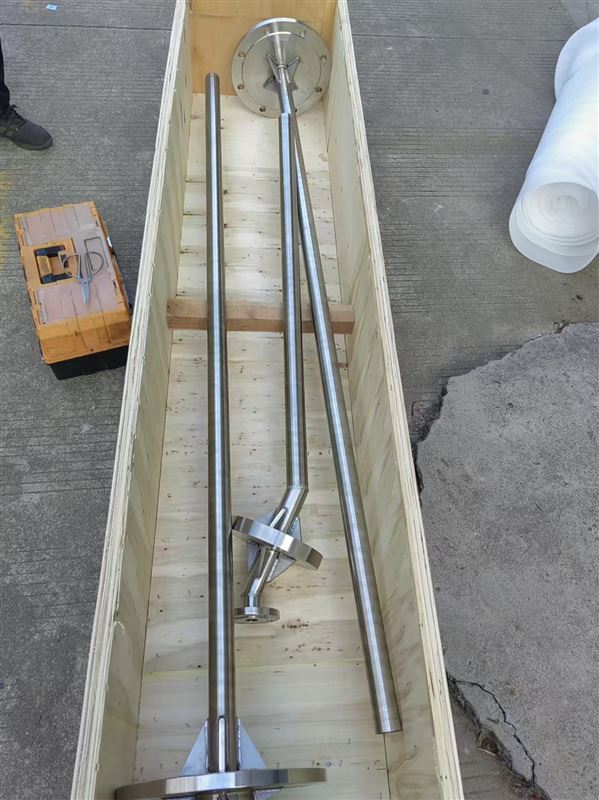

5、連接底座插入管：鋼襯四氟

6、主體/閥材質: SS316不鏽鋼/ 304不鏽鋼内襯四氟/PFA

7、罐内壓力:常壓~2bar

8、罐内溫度:-19℃~130℃

9、氮氣反吹壓力：2-3bar

搪玻璃反應釜襯氟真空取樣器取樣時反應釜内嚴禁超壓、超溫在線取樣！

操作簡介

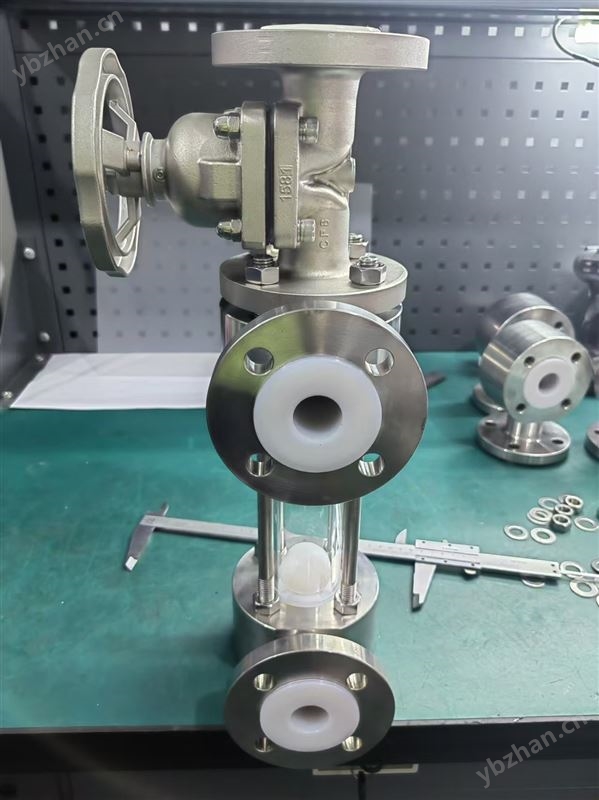

需取樣時，首先打開隔膜閥1，随後打開隔膜閥2，外接真空将反應釜内的介質吸引進入視鏡中，随着液位的上升，四氟浮球浮起，觀察視鏡内介質上升合适後迅速關閉隔膜閥1，關閉隔膜閥2切斷真空，打開隔膜閥4，打開隔膜閥4樣品液體就可以安全流入取樣瓶内。取樣瓶内所夾帶的氣體通過排氣管回到視鏡中，避免有害氣體污染環境和傷害操作人員的情況。

取樣結束後吹掃管路，打開隔膜閥5、隔膜閥1，進行氮氣吹掃管路。

操作使用步驟：

A.使用前先确認、檢查各連接部位是否正确安裝：

1：所有閥門處于關閉狀态。

2：取樣系統内、外無殘餘物，視鏡無破損。

3：真空系統與對應真空接口相連并确保密封無洩漏。

4：反吹用0.2~0.3 MPa氮氣。

5：備用硼矽玻璃取樣瓶1支。

B.真空吸料：

1：打開（隔膜閥1）。

2：适時打開（隔膜閥2）。

3：觀察（視鏡）。   浮球緩慢上升，充滿視鏡窗。

4：關閉（隔膜閥1、隔膜閥2）。

C.樣品取樣：

1：打開（隔膜閥3）。

2：打開（隔膜閥4）。 觀察取樣瓶量劑。

3：關閉（隔膜閥3、隔膜閥4）。

4：取下（取樣瓶）密封瓶口——裝入（備用取樣瓶）。

D.氮氣反吹：

1：打開（隔膜閥1）——打開（隔膜閥5）。氮氣将系統内殘餘物料反吹釜内。

2：關閉（隔膜閥1、隔膜閥3、隔膜閥4、隔膜閥5）。

3：取樣結束。

清洗過程說明：

在進行整個反應釜的清洗過程中，可以按照以上取樣步驟描述進行取樣裝置内部清洗、吹掃。
